Trong mạch RLC nối tiếp, khi giá trị điện cảm của cuộn cảm bằng giá trị điện dung của tụ điện, một điểm tần số xuất hiện, nói cách khác là X lớn=X C. Điểm xảy ra điều này được gọi là điểm tần số cộng hưởng, (ƒ - r) và khi chúng ta đang phân tích mạch RLC nối tiếp, tần số cộng hưởng này tạo ra một loạt mạch cộng hưởng.
Khi tần số tiến đến vô cùng, điện kháng của cuộn cảm cũng sẽ tăng dần đến vô cùng và các thành phần mạch hoạt động giống như một mạch hở. Tuy nhiên, khi tần số tiến tới 0 hoặc DC, điện kháng của cuộn cảm sẽ giảm về 0, gây ra hiệu ứng ngược lại, giống như đoản mạch. Điều này có nghĩa là điện kháng của cuộn cảm tỷ lệ thuận với tần số, nhỏ hơn ở tần số thấp và cao hơn ở tần số cao.

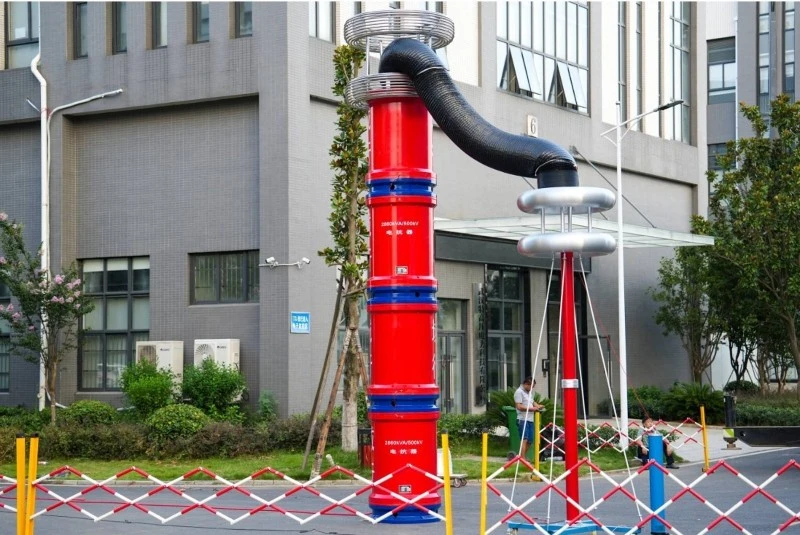

Sự khác biệt chính giữacộng hưởng loạt (còn được gọi là thiết bị kiểm tra cộng hưởng loạt tần số thay đổi)và cộng hưởng song song là do hình thành các mạch lưu trữ năng lượng nên có một lượng lớn dòng điện tuần hoàn và hướng của nó theo đường cong dòng điện cộng hưởng nối tiếp hoàn toàn ngược lại.
Khi tần số tiến tới vô cùng, điện kháng của tụ điện sẽ giảm về 0, khiến các thành phần mạch hoạt động giống như một dây dẫn lý tưởng có điện trở 0 Ω. Tuy nhiên, khi tần số đạt đến mức 0 hoặc mức DC, điện kháng của tụ điện sẽ nhanh chóng tăng đến vô cùng, khiến nó tạo ra hiệu ứng điện trở lớn giống như trạng thái mạch hở. Đối với bất kỳ giá trị điện dung nhất định nào, điều này có nghĩa là điện kháng của điện dung tỷ lệ nghịch với tần số.
Khi XL=XC, hai điện kháng bằng nhau sẽ triệt tiêu lẫn nhau. Và điểm mà hai đường cong điện kháng giao nhau trong hình biểu thị sự cộng hưởng trong mạch điện xoay chiều.
Xin lưu ý rằng khi điện kháng điện dung chiếm ưu thế trong mạch, bản thân đường cong trở kháng có dạng hyperbol. Tuy nhiên, khi điện kháng điện cảm chiếm ưu thế trong mạch, do đáp ứng tuyến tính của XL nên đường cong không đối xứng. Do đó, nếu trở kháng mạch ở giá trị tối thiểu trong quá trình cộng hưởng thì điện dẫn của mạch phải ở giá trị tối đa. Một trong những đặc điểm của mộtloạt cộng hưởngmạch có độ dẫn điện rất cao, nhưng đây có thể là một điều xấu vì giá trị điện trở rất thấp trong quá trình cộng hưởng có nghĩa là dòng điện trong mạch có thể rất nguy hiểm.
Đường cong đáp ứng tần số củaloạt cộng hưởngmạch chỉ ra rằng cường độ dòng điện là một hàm của tần số. Khi vẽ trên biểu đồ, có thể thấy rằng phản hồi bắt đầu từ gần 0 và đạt tần số cộng hưởng tối đa tại I MAX=I. R trở nên vô hạn với ƒ và sau đó lại giảm xuống gần bằng 0. Kết quả là, ngay cả khi cộng hưởng, biên độ của điện áp C trên cuộn cảm L và tụ điện C có thể lớn hơn nhiều so với điện áp nguồn vì chúng bằng nhau và triệt tiêu lẫn nhau khi chúng đối diện nhau. Do mạch cộng hưởng nối tiếp chỉ hoạt động ở tần số cộng hưởng nên loại mạch này còn được gọi là mạch thu vì trở kháng của mạch ở mức tối thiểu trong quá trình cộng hưởng, giúp dễ dàng chấp nhận tần số bằng tần số cộng hưởng của nó. Hiện tại. Hiệu ứng cộng hưởng trong mạch nối tiếp còn được gọi là "cộng hưởng điện áp".
