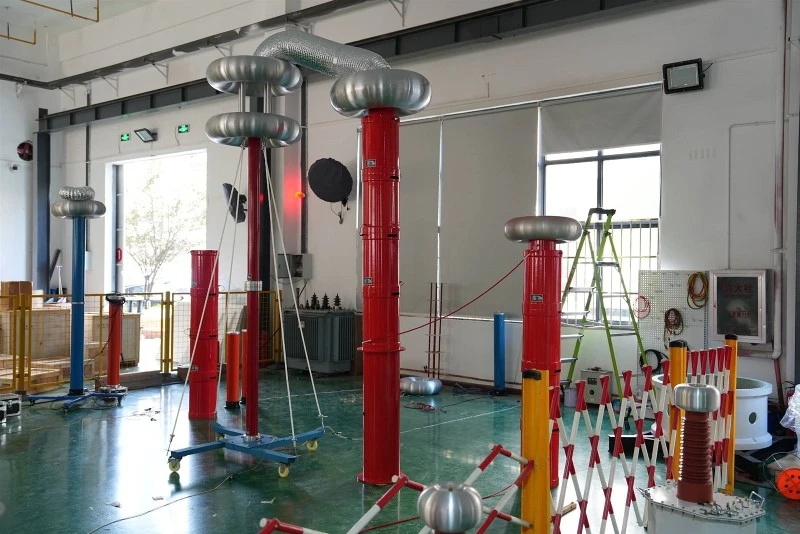

Bộ hoàn chỉnh củathiết bị kiểm tra cộng hưởng loạt chuyển đổi tần sốlà thiết bị kiểm tra cộng hưởng nối tiếp sử dụng điện cảm và điện dung tải được điều chỉnh để tạo ra cộng hưởng nối tiếp tần số nguồn và thu được điện áp kiểm tra tần số nguồn. Bộ thiết bị kiểm tra cộng hưởng loạt chuyển đổi tần số hoàn chỉnh bao gồm máy biến áp cách ly, nguồn điện điều chỉnh tần số và điện áp, máy biến áp kích thích, lò phản ứng, bộ chia điện áp tụ điện, v.v; Bộ chia điện áp được kết nối song song với đối tượng thử nghiệm và điện áp cộng hưởng trên đối tượng thử nghiệm được đo bằng thiết bị kiểm tra cộng hưởng loạt chuyển đổi tần số để thu được tín hiệu bảo vệ quá áp; Đầu ra công suất điều chế tần số được ghép với mạch cộng hưởng nối tiếp thông qua một biến áp kích thích, cung cấp năng lượng kích thích cho cộng hưởng nối tiếp
Việc kiểm tra điện áp chịu đựng AC của các máy biến áp công suất lớn, dây cáp điện, tua bin hơi nước, máy phát thủy điện và các thiết bị điện dung khác phải được tiến hành thường xuyên theo đúng quy trình kiểm tra; Trong điều kiện tần số nguồn, do điện dung của mẫu thử lớn hoặc yêu cầu điện áp thử nghiệm cao nên khả năng cung cấp điện của thiết bị thử nghiệm cũng tương đối cao. Các thiết bị điện áp chịu được tần số nguồn truyền thống thường cồng kềnh, nặng nề, khó thực hiện-tại chỗ, khó kết hợp và có độ linh hoạt kém. Một phương pháp tốt hơn là sử dụngcộng hưởng loạtđể thử nghiệm khả năng chịu điện áp.
Khi thử nghiệm cộng hưởng chuỗi chuyển đổi tần số hoàn thành và được thiết lập làm thử nghiệm điện áp chịu đựng, việc điều chế tần số được thực hiện ở điện áp ban đầu dựa trên tần số tính toán. Đầu tiên, hãy kiểm tra nối đất. Bộ thiết bị kiểm tra cộng hưởng loạt chuyển đổi tần số hoàn chỉnh phải được nối đất tốt. Điểm nối đất của thiết bị thí nghiệm và điểm nối đất của lõi máy phát điện phải được nối đất đồng thời. Ngoài ra, các bộ phận đo nhiệt độ và rôto máy phát điện cũng cần được nối đất bảo vệ. Tuy nhiên, trong quá trình thử nghiệm điều chế tần số, kết quả không lý tưởng và tần số không đáp ứng được yêu cầu của tần số nguồn. Sau khi nguồn điện bị cắt, hệ thống dây điện bên ngoài vẫn hoạt động bình thường và vị trí của hai lò phản ứng bị nghi ngờ bị ảnh hưởng. Giá trị điện kháng cảm ứng đã được thay đổi, khoảng cách và vị trí của các cuộn kháng được điều chỉnh lại và tìm thấy điểm cộng hưởng tần số nguồn 50 Hz. Điện áp được tăng lên và giá trị điện áp chịu được được duy trì trong một phút. Thử nghiệm điện áp chịu được tần số nguồn đã diễn ra suôn sẻ. Thông qua thử nghiệm này, chúng tôi đã tích lũy được kinh nghiệm quý báu trong quá trình thử nghiệm khả năng chịu điện áp của động cơ điện áp cao{11}}lớn.
Trong các ứng dụng thực tế, người ta nhận thấy rằng khi điện áp tăng gần với điện áp thử nghiệm, tốc độ tăng điện áp quá nhanh và dao động điện áp lớn, thậm chí có thể gây ra hiện tượng bảo vệ điện áp. Vì vậy, cần phải khởi động lại thử nghiệm, điều này không có lợi cho sự an toàn của thiết bị. Tuy nhiên, nếu giá trị bảo vệ điện áp được đặt quá cao, bộ hoàn chỉnhthiết bị kiểm tra cộng hưởng loạt tần số thay đổikhông thể bảo vệ hiệu quả thiết bị được thử nghiệm khỏi quá điện áp.
Có một số phương pháp nhằm nâng cao tính ổn định của thiết bị kiểm tra cộng hưởng loạt chuyển đổi tần số:
1. Chọn độ lệch so với tần số cộng hưởng để kiểm tra. Chúng tôi biết rằng để giảm công suất của máy biến áp thử nghiệm, giá trị Q phải càng lớn càng tốt. Tuy nhiên, khi giá trị Q lớn và lệch khỏi tần số cộng hưởng thì tốc độ tương đối chậm. Vì vậy, chúng ta có thể lựa chọn lệch tần số cộng hưởng để tăng điện áp và giảm tốc độ tăng điện áp, miễn là công suất của thiết bị kiểm tra cộng hưởng loạt tần số thay đổi cho phép.
2. Điều chỉnh hệ số chất lượng của mạch. Từ Q=Uc/U=1/ω CR, có thể thấy rằng để giảm giá trị q thì cần phải tăng điện trở mạch. Bằng cách này, công suất đầu ra của máy biến áp kích thích cũng phải được tăng lên để đạt được điện áp thử nghiệm. Vì vậy, khi áp dụng phương pháp này cho bộ thiết bị thử nghiệm cộng hưởng loạt tần số thay đổi hoàn chỉnh phải thực hiện trong điều kiện công suất cho phép.
3. Yêu cầu về điện trở nối đất. Dây nối đất phải được kết nối chắc chắn với thân nối đất, có điện trở nối đất nhỏ hơn 4 Ω.
