Điều kiện để là gìcộng hưởng loạtxảy ra? Vũ Hán UHV chuyên sản xuấtcộng hưởng loạt, với nhiều lựa chọn sản phẩm và thử nghiệm điện chuyên nghiệp. Để tìmcộng hưởng loạt, chọn UHV Vũ Hán.
Trong mạch nối tiếp bao gồm các điện trở, cuộn cảm và tụ điện, khi điện kháng điện dung XC{0}}điện cảm cảm kháng XL bằng nhau thì xảy ra cộng hưởng nối tiếp và pha của điện áp U và dòng điện I trong mạch giống nhau. Khi xảy ra cộng hưởng nối tiếp trong mạch, trở kháng của mạch Z=√ R2+XC-XL2=R thì tổng trở kháng trong mạch là nhỏ nhất và dòng điện sẽ đạt giá trị cực đại. Điều này có thể tạo ra điện áp cao trên cuộn cảm và tụ điện lớn hơn nhiều lần so với điện áp nguồn, do đó cộng hưởng nối tiếp còn được gọi là cộng hưởng điện áp.

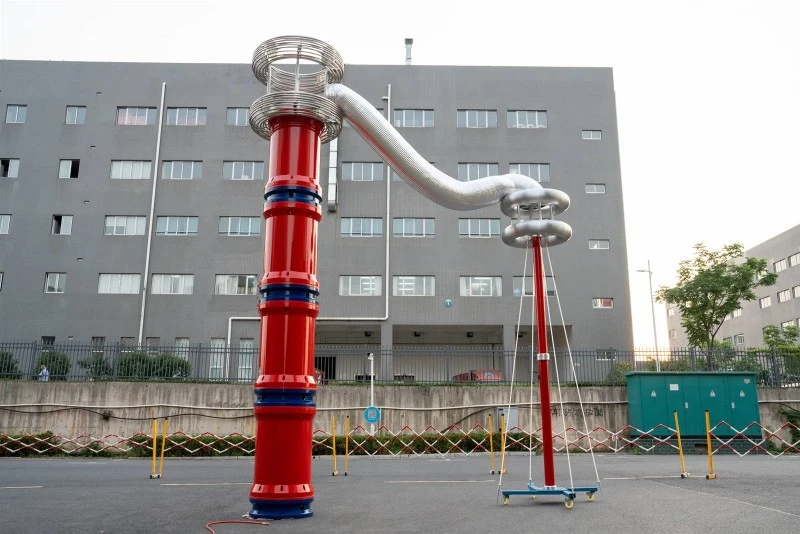

cộng hưởng loạtđược chia thành điều chế tần số và điều chế cảm ứng. Nó thường bao gồm một nguồn cung cấp điện có tần số thay đổi, máy biến áp kích thích, lò phản ứng và bộ chia điện áp điện dung. Tụ điện và cuộn kháng của mẫu thử nghiệm tạo thành một kết nối cộng hưởng nối tiếp; Bộ chia điện áp được mắc song song với mẫu thử để đo điện áp cộng hưởng trên mẫu thử và cung cấp tín hiệu bảo vệ quá áp.
Thử nghiệm điện áp chịu được cộng hưởng nối tiếp là một phương pháp thử nghiệm điện áp cao mới sử dụng độ tự cảm của lò phản ứng và điện dung của đối tượng thử nghiệm để tạo thành mạch nối tiếp LC, điều chỉnh đầu ra tần số điện áp của nguồn điện có tần số thay đổi, đạt được cộng hưởng nối tiếp và thu được điện áp cao trên đối tượng thử nghiệm. Nó đã được các chuyên gia đón nhận nồng nhiệt và được sử dụng rộng rãi trong và ngoài nước.
Hiện tại, chúng tôi đã phát triển nhiều công cụ phát hiện sử dụng nguyên tắccộng hưởng loạt, bao gồm các thiết bị kiểm tra cộng hưởng loạt, thiết bị kiểm tra cộng hưởng loạt tần số thay đổi của cáp, thiết bị kiểm tra cộng hưởng loạt tần số thay đổi của trạm biến áp và thiết bị tăng cường cộng hưởng để kiểm tra CVT.
Theo nguyên lý cộng hưởng, chúng ta biết rằng khi giá trị điện cảm X1 của cuộn kháng dòng điện L bằng giá trị điện dung Xc trong mạch thì mạch đạt đến trạng thái cộng hưởng. Lúc này, chỉ có điện trở mạch R tiêu thụ công suất tác dụng trong mạch, còn công suất phản kháng dao động qua lại giữa cuộn kháng và tụ điện của mẫu thử nghiệm, từ đó tạo ra điện áp cao trên mẫu thử nghiệm.
Điều kiện để xảy ra cộng hưởng nối tiếp:
X L =X C
Do điện áp cao được tạo ra bởi sự cộng hưởng nối tiếp ở L và C, nó có thể gây hư hỏng, đánh thủng cuộn dây hoặc tụ điện. Vì vậy, trong kỹ thuật điện,cộng hưởng loạtnên tránh càng nhiều càng tốt và các thiết bị kiểm tra cộng hưởng nối tiếp cũng sẽ được sử dụng để phát hiện hệ thống điện.
Ưu điểm của cộng hưởng nối tiếp
1. Công suất yêu cầu giảm đi rất nhiều. Thiết bị kiểm tra cộng hưởng nối tiếp nối tiếp sử dụng cuộn kháng cộng hưởng và điện dung của đối tượng thử nghiệm để tạo ra cộng hưởng, từ đó thu được điện áp cao và dòng điện cao cần thiết. Trong toàn bộ hệ thống, nguồn điện chỉ cần cung cấp cho phần tiêu thụ chủ động của hệ thống. Vì vậy, nguồn điện yêu cầu để test chỉ bằng 1/Q lần công suất test (Q là hệ số chất lượng).
2. Trọng lượng và khối lượng của thiết bị đã giảm đi rất nhiều. Trong nguồn cấp điện cộng hưởng nối tiếp, không chỉ thiết bị điều chỉnh điện áp nguồn cao-cồng kềnh và máy biến áp thử nghiệm tần số nguồn điện cao-thông thường bị loại bỏ mà nguồn cấp điện kích thích cộng hưởng chỉ yêu cầu 1/Q công suất thử nghiệm, giúp giảm đáng kể trọng lượng và âm lượng của hệ thống, thường là 1/5-1/10 so với các thiết bị thử nghiệm thông thường.
3. Cải thiện dạng sóng điện áp đầu ra. Nguồn cung cấp năng lượng cộng hưởng là một mạch lọc cộng hưởng có thể cải thiện độ méo dạng sóng của điện áp đầu ra, thu được sóng hình sin tốt và ngăn chặn hiệu quả sự đánh thủng sai của mẫu thử nghiệm do các đỉnh hài hòa gây ra.
4. Ngăn dòng điện ngắn mạch lớn-làm cháy điểm lỗi. Ở trạng thái cộng hưởng, khi điểm yếu của lớp cách điện của mẫu thử bị hỏng, mạch ngay lập tức bị lệch (điện dung thay đổi, không đáp ứng điều kiện cộng hưởng) và dòng điện trong mạch giảm nhanh xuống 1/Q so với dòng thử nghiệm bình thường. Tuy nhiên, khi sử dụng máy biến áp thử nghiệm cộng hưởng song song hoặc truyền thống để thử nghiệm điện áp chịu thử AC, dòng điện đánh thủng ngay lập tức tăng lên hàng chục lần. So với cả hai, dòng điện ngắn mạch-khác hàng trăm lần so với dòng điện đánh thủng. Vì vậy, cộng hưởng nối tiếp có thể xác định một cách hiệu quả các điểm yếu cách điện mà không cần lo lắng về dòng điện ngắn mạch-lớn đốt cháy điểm lỗi.
5. Sẽ không có hiện tượng phục hồi quá điện áp. Khi mẫu thử nghiệm gặp sự cố và phóng điện, do mất điều kiện cộng hưởng, điện áp cao ngay lập tức biến mất, hồ quang ngay lập tức bị dập tắt, mạch bảo vệ của thiết bị được kích hoạt và đầu ra bị cắt.
