Các đặc điểm của mạch cộng hưởng dòng RLC là gì? Vũ Hán UHV chuyên sản xuấtthiết bị cộng hưởng nối tiếp, với nhiều lựa chọn sản phẩm và thử nghiệm điện chuyên nghiệp. Khi tìm kiếmthiết bị cộng hưởng nối tiếp, chọn UHV Vũ Hán.

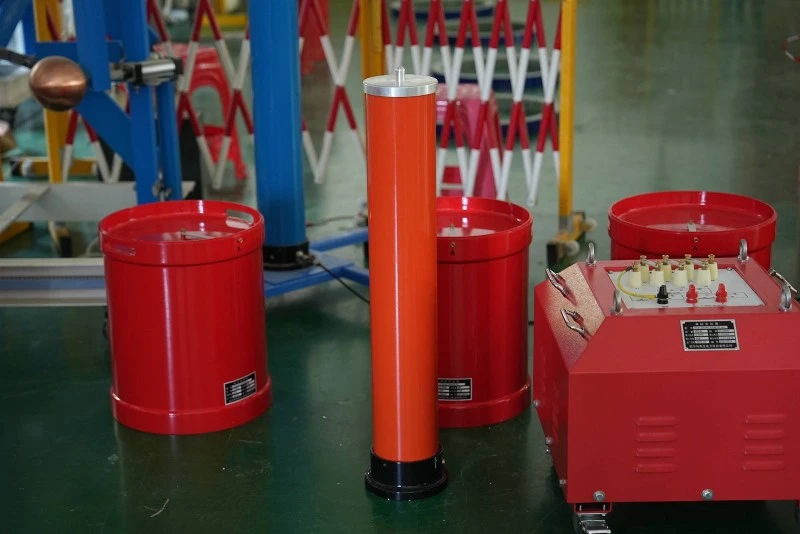

Ưu điểm của bộ nguồn cộng hưởng dòng RLC trong các ứng dụng hệ thống điện:
1. Công suất yêu cầu giảm đi rất nhiều. Bộ nguồn cộng hưởng nối tiếp tạo ra điện áp cao và dòng điện cao thông qua sự cộng hưởng giữa cuộn kháng cộng hưởng và tụ điện được thử nghiệm. Trong toàn bộ hệ thống, nguồn điện chỉ cần cung cấp cho phần tiêu thụ chủ động của hệ thống. Vì vậy, nguồn điện yêu cầu cho thí nghiệm chỉ bằng 1/Q công suất thí nghiệm.
2. Trọng lượng và khối lượng của thiết bị đã giảm đi rất nhiều. Trong nguồn cấp điện cộng hưởng nối tiếp, không chỉ thiết bị điều chỉnh điện áp nguồn cao-cồng kềnh và máy biến áp thử nghiệm tần số nguồn điện cao-thông thường bị loại bỏ mà nguồn cấp điện kích thích cộng hưởng chỉ yêu cầu 1/Q công suất thử nghiệm, giúp giảm đáng kể trọng lượng và âm lượng của hệ thống, thường là 1/5-1/10 so với các thiết bị thử nghiệm thông thường.
3. Cải thiện dạng sóng của điện áp đầu ra. Nguồn cung cấp năng lượng cộng hưởng là một mạch lọc cộng hưởng có thể cải thiện độ méo dạng sóng của điện áp đầu ra, thu được dạng sóng hình sin tốt và ngăn chặn hiệu quả sự cố ngẫu nhiên của mẫu thử nghiệm bởi các đỉnh hài hòa.
4. Ngăn dòng điện ngắn mạch lớn-làm cháy điểm lỗi. Ở trạng thái cộng hưởng nối tiếp, khi điểm yếu cách điện của mẫu thử nghiệm bị đứt, mạch ngay lập tức ngắt kết nối và dòng điện vòng lặp nhanh chóng giảm xuống 1/Q so với dòng điện thử nghiệm bình thường. Tuy nhiên, khi tiến hành thử nghiệm khả năng chịu điện áp ở chế độ cộng hưởng song song hoặc thử nghiệm máy biến áp, dòng điện đánh thủng ngay lập tức tăng lên vài chục lần. So với dòng điện ngắn mạch, dòng điện đánh thủng chênh lệch hàng trăm lần. Vì vậy, cộng hưởng nối tiếp có thể xác định một cách hiệu quả các điểm yếu cách điện mà không cần lo lắng về dòng điện ngắn mạch lớn{8}}làm cháy điểm sự cố.
5. Sẽ không có hiện tượng phục hồi quá điện áp. Khi mẫu thử nghiệm bị hỏng, do mất điều kiện cộng hưởng, điện áp cao lập tức biến mất, hồ quang lập tức tắt và quá trình thiết lập lại điện áp phục hồi kéo dài. Thật dễ dàng để ngắt kết nối nguồn điện trước khi đạt lại điện áp flashover. Quá trình phục hồi điện áp này là một quá trình tích lũy năng lượng dao động không liên tục, kéo dài và không dẫn đến bất kỳ quá điện áp phục hồi nào.
Các tính năng chính của sản phẩm:
1. Các bộ phận điều chế tần số và nguồn sử dụng các bộ phận-chất lượng cao tiên tiến nhất được nhập khẩu từ Nhật Bản;
2. Tận dụng triệt để các nguồn lực hiện có của công ty và độc lập phát triển, thiết kế và sản xuất tất cả các bộ phận của thiết bị, bao gồm nguồn điện có tần số thay đổi, máy biến áp kích thích, lò phản ứng điện áp cao-, tụ điện bù và bộ chia điện áp tụ điện-có độ chính xác cao;
3. Nó có nhiều chức năng bao gồm hoàn toàn tự động (điều chỉnh tự động, tăng cường tự động), hoàn toàn thủ công (điều chỉnh thủ công, tăng cường thủ công) và bán tự động (điều chỉnh tự động, tăng cường thủ công và điều chỉnh thủ công, tăng cường tự động) và có thể được chuyển đổi và sử dụng một cách tự do;
4. Được trang bị các cài đặt về điện áp thử nghiệm, thời gian điều áp, cài đặt dòng báo động, cài đặt điện áp báo động, dải tần số và điện áp khởi động;
5. Được trang bị chức năng bảo vệ phóng điện, trong trường hợp mẫu thử bị phóng điện hoặc mất cộng hưởng đột ngột trong mạch cộng hưởng do các lý do khác, nguồn điện điều khiển tần số thay đổi sẽ ngay lập tức tự động và nhanh chóng cắt đầu ra, đồng thời hiển thị loại bảo vệ và giá trị điện áp phóng điện;
6. Đo và hiển thị thông tin liên quan như điện áp đầu ra, tần số đầu ra, thời gian điều áp và loại hành động bảo vệ. Điện áp sẽ tự động giảm về 0 sau khi hoàn thành thử nghiệm;
7. Công nghệ nền tảng giao diện LCD lớn, vận hành toàn màn hình cảm ứng, lưu trữ dữ liệu
8. Tóm tắt các đặc tính kỹ thuật và các điểm chính:
8.1. Công nghệ năng lượng và kỹ thuật số tiên tiến: Thiết bị nguồn sử dụng mô-đun nguồn thông minh (IPM) mới nhất được giới thiệu ở nước ngoài, tích hợp ổ đĩa, bảo vệ và chuyển đổi năng lượng, cải thiện đáng kể độ tin cậy của toàn bộ máy và giảm khối lượng và trọng lượng.
8.2. Chức năng bảo vệ hoàn chỉnh: bảo vệ quá áp: giá trị bảo vệ có thể được đặt, thời gian hành động dưới 1 mili giây; Bảo vệ kép quá dòng và quá nhiệt: kết hợp tính năng tự bảo vệ của các thiết bị có công suất cao-với tính năng bảo vệ phần mềm với thời gian hoạt động dưới 10 micro giây; Bảo vệ flashover: Thời gian hành động nhỏ hơn 1 mili giây và có thể ghi lại giá trị điện áp flashover; Bảo vệ vị trí 0: khởi động điện áp bằng 0.
8.3. Bốn chế độ làm việc độc đáo: kiểm tra thủ công: tìm điểm cộng hưởng theo cách thủ công và tăng thủ công đến điện áp cần thiết, tự động định thời gian sau khi nhấn nút; Kiểm tra tự động: Tự động tìm kiếm điểm cộng hưởng theo cài đặt, sau đó tự động tăng đến điện áp đã đặt và tự động bắt đầu tính thời gian; Tự động điều chỉnh và tăng cường thủ công: Sau khi tự động tìm điểm cộng hưởng theo cài đặt, điện áp cần được nâng thủ công lên giá trị mong muốn và nút "thời gian tự động" sẽ được nhấn để tự động hẹn giờ; Điều chỉnh tăng cường tự động theo cách thủ công: tìm kiếm điểm cộng hưởng theo cách thủ công và tự động tăng thời gian sau khi tăng tốc tự động theo cài đặt.
8.4. Giao diện máy-thân thiện với con người: nền tảng hiển thị DSP chuyên dụng, bộ lưu trữ dữ liệu dung lượng lớn, màn hình LCD lớn; Thông tin ứng dụng hỗ trợ phong phú giúp bạn phân tích các vấn đề tiềm ẩn có thể phát sinh trong quá trình thực hiện các hành động bảo vệ trong quá trình-thử nghiệm tại chỗ; Có thể lưu 200 lần dữ liệu thử nghiệm; Hiển thị đường cong dạng sóng điện áp tần số trong quá trình điều chế tần số, cho phép quan sát trực quan xem có tìm thấy điểm cộng hưởng hay không; Phạm vi quét có thể được đặt tùy ý trong phạm vi chỉ định và hướng quét có thể được chọn lên hoặc xuống, giúp người dùng thao tác thuận tiện; Đối với các mẫu yêu cầu thử nghiệm trong điều kiện 50Hz (chẳng hạn như máy phát điện), chúng tôi sử dụng công nghệ điều chế tần số và điện cảm. Giá trị điện cảm của lò phản ứng của chúng tôi có thể được điều chỉnh phù hợp theo nhu cầu thử nghiệm và thiết bị kẹp có thể đảm bảo giảm tiếng ồn của lò phản ứng khi bật nguồn;
8,5. Thiết kế cấu trúc độc đáo: Việc truy cập và đầu ra của hộp điều khiển nguồn FM được kết nối bằng phích cắm và vít, an toàn, tiện lợi, đáng tin cậy, đẹp và tinh tế; Lò phản ứng áp dụng quy trình đúc epoxy độc đáo để chống ẩm và sốc; Màu sắc và hình thức tổng thể được thiết kế đặc biệt bởi một công ty thiết kế chuyên nghiệp, đẹp và trang nhã.
