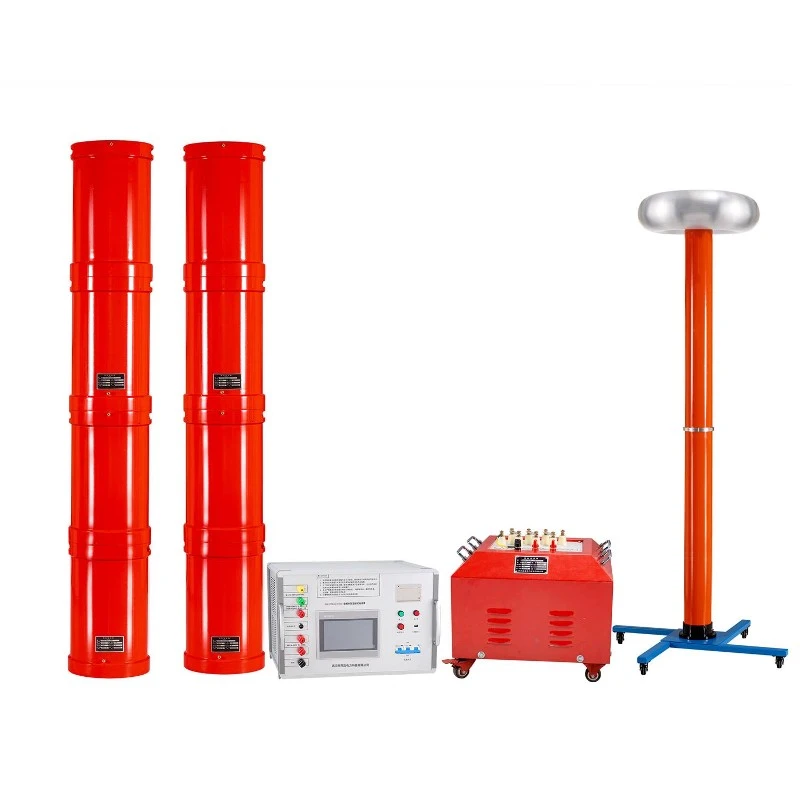

Phân tích mạch cộng hưởng nối tiếp? Vũ Hán UHV chuyên sản xuấtcộng hưởng loạt, với nhiều lựa chọn sản phẩm và thử nghiệm điện chuyên nghiệp. Để tìmcộng hưởng loạt, chọn UHV Vũ Hán.
Trong hoạt động thực tế, chức năng của mạch hấp thụ là loại bỏ tín hiệu có tần số nhất định khỏi tín hiệu đầu vào. Mạch hấp thụ bao gồm mạch cộng hưởng nối tiếp LC. VT1 trong mạch tạo thành bộ khuếch đại tầng một, trong đó U là tín hiệu đầu vào và U là tín hiệu đầu ra của bộ khuếch đại này. Ll và Cl tạo thành mạch hấp thụ cộng hưởng nối tiếp LC với tần số cộng hưởng nối tiếp fo, được kết nối giữa đầu vào của VT1 và đầu nối đất.
(1) Tần số tín hiệu đầu vào là fo. Đối với tín hiệu có tần số fo trong tín hiệu đầu vào, do có cùng tần số cộng hưởng với Ll và Cl nên mạch nối tiếp Ll và Cl có trở kháng nhỏ đối với nó. Tín hiệu đầu vào có tần số năm được chuyển tiếp xuống đất bởi Ll và Cl và không thể thêm vào đế của VT1. VT1 không thể khuếch đại tín hiệu và tất nhiên không có tín hiệu nào có tần số fo ở tín hiệu đầu ra.
(2) Tần số tín hiệu đầu vào cao hơn hoặc thấp hơn đá. Đối với các tín hiệu có tần số cao hơn hoặc thấp hơn fo trong tín hiệu đầu vào, do tần số cộng hưởng không bằng nhau với Ll và Cl, mạch nối tiếp Ll và Cl bị lệch pha dẫn đến trở kháng cao. Tín hiệu đầu vào không được chuyển xuống đất bởi Ll và Cl mà được thêm vào đế của VT1, được khuếch đại bởi VT1 và đầu ra. Từ đặc tính đáp ứng tần số của cuộn kháng này, có thể thấy rằng không có tín hiệu nào có tần số fo trong tín hiệu đầu ra.
Đặc điểm của mạch cộng hưởng nối tiếp:
1. Khi tần số ứng dụng bằng tần số cộng hưởng của nó, trở kháng mạch của nó thể hiện điện trở thuần và có giá trị tối thiểu. Đặc tính này được gọi là bộ lọc notch trong các ứng dụng thực tế
2. Khi tần số bên ngoài cao hơn tần số cộng hưởng của nó thì trở kháng mạch là cảm ứng, tương đương với cuộn dây cảm ứng
3. Khi tần số đưa vào nhỏ hơn tần số cộng hưởng của nó, mạch sẽ trở thành điện dung, tương đương với tụ điện
Mạch tăng tần số cộng hưởng-cao nối tiếp
Mạch tăng tần số-cao bao gồm các mạch chuỗi LC. VT1 trong mạch tạo thành bộ khuếch đại bộ phát chung giai đoạn đầu, trong khi Ll và C4 tạo thành mạch cộng hưởng chuỗi LC để tăng cường tín hiệu tần số cao. Tần số cộng hưởng của mạch cộng hưởng nối tiếp Ll và C4 là 5, cao hơn tần số cao nhất của tín hiệu hoạt động của bộ khuếch đại này.
Do trở kháng tối thiểu của mạch Ll và C4 trong quá trình cộng hưởng nên điện trở phản hồi âm được giảm thiểu khi mắc song song với điện trở phản hồi âm R4 của bộ phát, dẫn đến hệ số khuếch đại cực đại tại thời điểm này.
Đối với các tín hiệu đầu vào có tần số thấp hơn nhiều so với fo, mạch Ll và C4 không có tác dụng tăng cường chúng. Do mạch Ll và C4 ở trạng thái lệch pha nên trở kháng của chúng cao và điện trở phản hồi âm lúc này là R4
Tần số tín hiệu vào của mạch cộng hưởng song song LC rất rộng, bao gồm các tín hiệu có tần số bằng tần số cộng hưởng. Trong số rất nhiều tín hiệu đầu vào có tần số khác nhau, mạch chỉ cộng hưởng với tín hiệu ở tần số cộng hưởng, tại thời điểm đó trở kháng của mạch đạt mức tối đa. Một mạch cộng hưởng có băng thông. Trong phân tích mạch, có thể coi tín hiệu trong dải tần được khuếch đại hoặc khuếch đại giống như tín hiệu ở tần số cộng hưởng.
