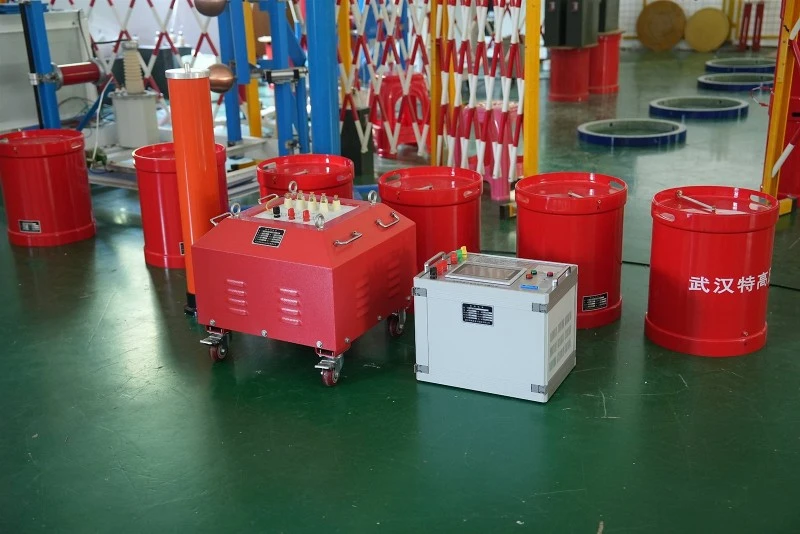

Mạch cộng hưởng dòng RLC

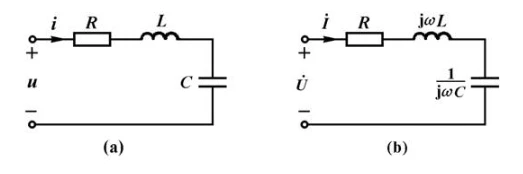

Hình 12-15 (a) hiển thị mạch cộng hưởng sê-ri RLC và Hình 12-15 (b) là mô hình pha của nó
Hình 12-15
Bất kỳ mạng hai cực thụ động nào bao gồm điện trở R, cuộn cảm L và tụ điện C đều cộng hưởng khi dòng điện đầu vào cùng pha với điện áp đầu vào. Việc nghiên cứu hiện tượng cộng hưởng có ý nghĩa thực tiễn rất lớn. Một mặt, hiện tượng cộng hưởng được ứng dụng rộng rãi trong các mạch chọn và lọc tần số trong công nghệ điện tử. Mặt khác, sự cộng hưởng trong hệ thống điện thực sự rất nguy hiểm và cần tránh hoặc ngăn chặn. Thí nghiệm mạch cộng hưởng dòng RLC là một thí nghiệm thông thường trong "phân tích mạch". Mục đích của thí nghiệm là để hiểu sâu và nắm vững các điều kiện cộng hưởng, đặc tính trở kháng, dòng điện và điện áp của mạch cộng hưởng dòng RLC và đo đường cong đặc tính cộng hưởng bằng cách điều chỉnh tần số nguồn tín hiệu.
Bằng cách kết hợp các thí nghiệm truyền thống với mô phỏng, các đặc tính cộng hưởng của mạch dòng RLC được đo bằng các thí nghiệm truyền thống. Kết quả đo cho thấy các thí nghiệm truyền thống có sai số đáng kể trong các thành phần, dẫn đến một số dữ liệu thực nghiệm sai lệch đáng kể so với các giá trị lý thuyết, không có lợi cho chúng ta hiểu và tiếp thu kiến thức lý thuyết về mạch cộng hưởng nối tiếp. Do đó, bằng cách sử dụng phần mềm mô phỏng làm nền tảng, một loạt mô phỏng đã được thực hiện để thu hẹp khoảng cách giữa học tập lý thuyết và các thí nghiệm truyền thống, đồng thời nghiên cứu các đặc tính cộng hưởng của các mạch chuỗi RLC. Bằng cách so sánh các giá trị lý thuyết, giá trị đo thực tế và giá trị mô phỏng phần mềm theo chiều ngang, chúng ta cũng có thể hiểu rõ nhất định về các vấn đề tồn tại trong các thí nghiệm truyền thống.
Ảnh hưởng của các yếu tố chất lượng đến đặc tính mạch
Đối với các mạch cộng hưởng dòng RLC, dòng điện vòng thay đổi theo tần số của tín hiệu đầu vào. Ở tần số cộng hưởng f0, dòng điện vòng lặp là tối đa, trong khi ở các dải tần xa f0, dòng điện vòng lặp bị triệt tiêu rất nhiều. Đặc tính này được gọi là tính chọn lọc. Hệ số chất lượng Q của mạch càng lớn thì đường cong cộng hưởng của dòng điện trong mạch càng rung. Độ chọn lọc càng tốt.
Thí nghiệm mạch cộng hưởng dòng RLC truyền thống có điện trở trong trong hộp cảm biến điểm thực tế và giá trị điện trở của nó thay đổi theo tần số của nguồn tín hiệu, dẫn đến sự khác biệt đáng kể giữa tần số cộng hưởng và điện áp của từng thành phần trong quá trình cộng hưởng và các giá trị tính toán lý thuyết, dẫn đến sự mất kết nối giữa thực nghiệm và học tập lý thuyết. Để bù đắp cho những vấn đề tồn tại trong các thí nghiệm truyền thống và giúp chúng ta đào sâu, tiếp thu kiến thức lý thuyết, phần mềm mô phỏng đã được đưa vào thí nghiệm để mô phỏng đặc tính tần số điện áp của từng thành phần và đặc tính tần số của dòng điện hối lộ theo các hệ số chất lượng khác nhau. Nó lấp đầy khoảng trống trong các thí nghiệm truyền thống và cho phép chúng ta hiểu một cách toàn diện và sâu sắc các đặc tính của mạch trong quá trình cộng hưởng.
